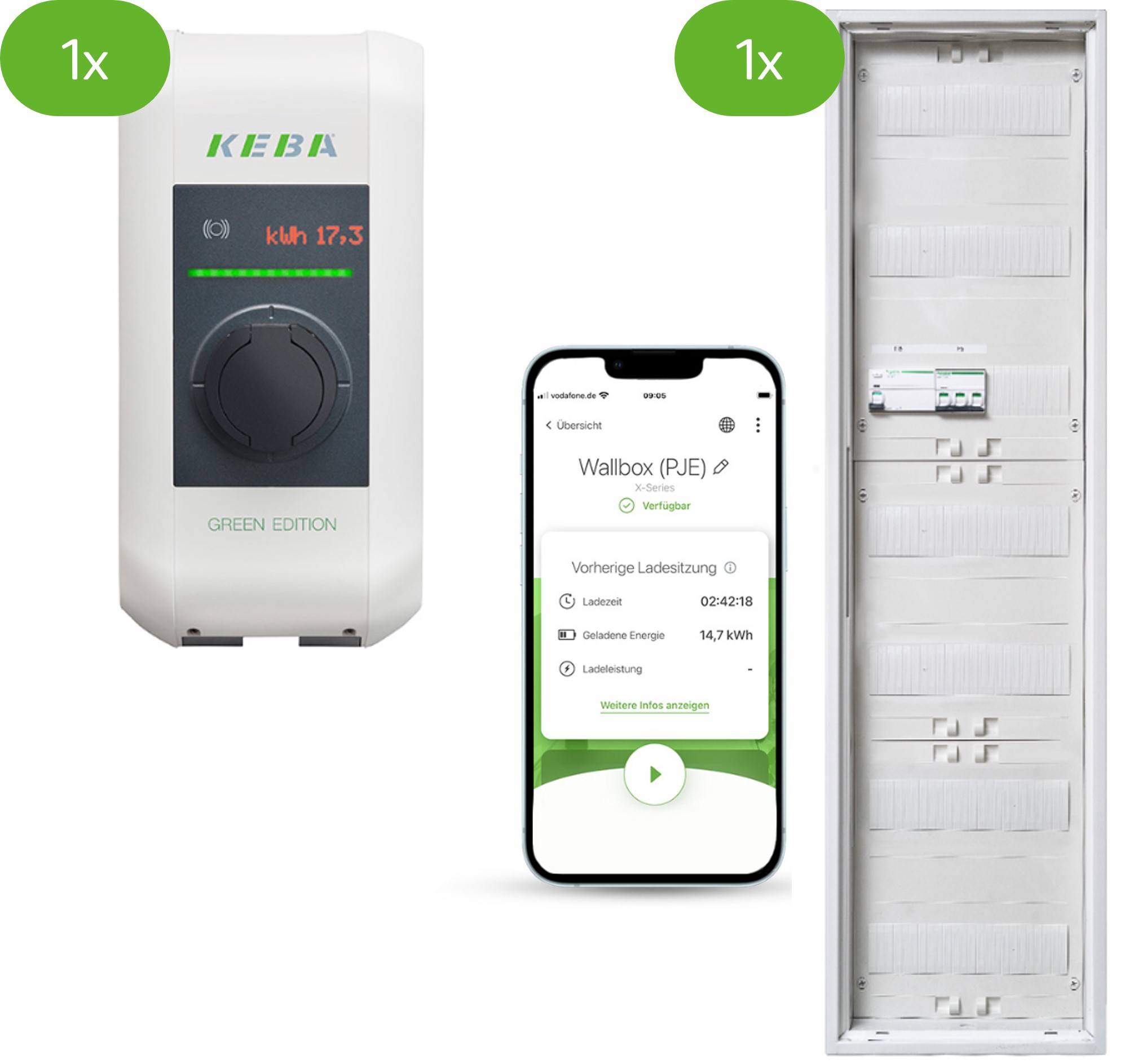

Set aus KEBA P30 x-Serie, 11-22kW, RFID, Socket, APZ-Erweiterung (FI Typ A, LS, APZ, Modul 2)

Die KEBA x-series Typ-2-Socket bis 22kW-RFID ist eine klimaneutral in Österreich gefertigte Wallbox, deren Zugang zur Wallbox mittels RFID-Karte geschützt ist. Der interne Energiezähler ermöglicht die Zuordnung der einzelnen Ladesession zur autorisierenden RFID-Karte, womit die Energie dem einzelnen E-Fahrzeug bzw. Wallbox/Stellplatz zugeordnet werden kann. Die Wallbox kann über die KEBA eMobility App gesteuert werden, wodurch der Nutzer die volle Transparenz  über sein Ladeverhalten erhält.

Das Set ermöglicht die einfache normgerechte Nachrüstung einer Wallbox (gemäß Modul 1) in elektrischen Bestandsanlagen mit Wärmepumpe und Errichtungsjahr von 1990-2019.

Die mitgelieferte APZ-Erweiterung ertüschtigt jeden Zählerschrank einer elektischen Bestandsanlage nach aktuellen Norm. Das Zählerschrankgehäuse (Höhe 1100 mm, Breite 300 mm, Tiefe 210 mm) besteht aus robusten Stahlblech in Schutzklasse IP43 und ist in RAL 9016 (verkehrsweiß) ausgeführt. Fehlerstromschutzschalter Typ A und Leitungsschutzschalter für den Anschluss einer 11kW-Wallbox sind im Zählerschrank enthalten.

Ein APZ Bereich (Abschlusspunkt Zählerplatz) wird laut aktueller Norm in jedem neu installierten Zählerschrank gefordert. Der APZ ist der Raum im Zählerschrank, in dem über ein Smart Meter Gateway (Router) Zählerdaten in das Telekommunikationsnetz übertragen werden.

Nach Anmeldung beim Netzbetreiber kann die Wallbox betrieben werden. Eine Genehmigung des Netzbetreibers ist bei Anschluss bis 12 kW nicht erforderlich.

Wartung:

Ihre Ladestation ist ein elektrisches Betriebsmittel, welches einem gebrauchsmäßigen Verschleiß unterliegt und nach DIN VDE 0105-100 zu warten ist.

Baukostenzuschuss:

Die Wallbox kann im Regelfall im Rahmen der gesetzlichen Freigrenze von 33 kVA betrieben werden. Ein Baukostenzuschuss gemäß Netzanschlussverordnung (NAV) wird in diesen Fällen vom Netzbetreiber nicht erhoben.

RFID-Cards 2 Stk. für KEBA-Wallbox c-/x-series (KEBA127939.2)

Zwei zusätzliche RFID-Karten mit aufgedruckter UID für Wallbox KEBA KeContact P30 der c-series und x-series mit integriertem RFID-Reader. Der RFID-Zugangsschutz ist zuverlässig wirksam nach Anlernen gemäß Bedienungsanleitung.

Ladekabel-Halterung oben (KEBA129024)

Ladekabel-Halterung zur Montage über der Ladestation/Wallbox. Für alle KEBA KeContact P30 geeignet.

• Saubere Lösung für das Kabelmanagement bei gleichzeitig verstärktem Witterungsschutz
• Einfache, nachträgliche Installation (auch bei Aufputz) dank Kabelauslässen
• Inkl. Befestigungsmaterial
• Inkl. Dichtungen für Strom- und Ethernetkabel bei Aufputz-Installationen
• Abmessungen: Breite 236mm, Höhe 76mm, Tiefe 136mm
• Farbe: RAL 7016

Standsäule/Stele für eine KEBA-Wallbox (Single, Aluminium) (KEBA131771)

Die Standsäule für eine KEBA Wallbox KeContact P30/P40 ist für alle freistehenden Stellplätze geeignet, wo eine Wandmontage der Wallbox nicht möglich ist (z.B.: wegen bestehender Gebäudeisolation, Entfernung zu nächster Wand). Die Befestigung erfolgt auf einem Betonfundament oder ähnlichen festen und glatten Oberflächen.

Das Halterungssystem besteht aus hochwertigem Aluminium. Das verwendete Material und das zeitlose Design verleihen der Standsäule eine hochwertige Optik. Wegen seiner Witterungsbeständigkeit ist die Standsäule für den Innen- und Außenbereich uneingeschränkt geeignet.

Wallbox-Montage u. Zählerschrank mit gesondertem Stromzähler Modul 2 (ENVINST2D)

Die Installation einer Wallbox und einer normgerechten Zählerschrankerweiterung (netzdienlich) mit APZ und Rfz im Stromkreis der gesondert gezählten Betsandsanlage (Wärmepumpe) mit einem Steuergerät des örtlichen Netzbetreibers, einschließlich der Erstprüfung nach DIN VDE 0100-600, erfolgt durch Elektrofachkräfte mit der Zusatzqualifikation „Fachbetrieb E-Mobilität“. Im Rahmen der Beauftragung werden die nachstehenden Leistungen erbracht:

• Anmelde- oder Genehmigungsverfahren beim zuständigem örtlichen Verteilnetzbetreiber zur prozentualen Arbeitspreisreduzierung - Modul 2 (gemäß BK8-22/010-A),

• Montage Zählerschrankerweiterung und Prüfung der Verdrahtung im Zählerschrank gemäß Schaltplan: steuerbare Ladeeinrichtung für Elektromobilität,

• Montage einer Wallbox mit Sensor zur Gleichstromfehlererkennung (Heidelberg Energy Control, KEBA P30 oder ähnliches),
• Verlegen von Kabel (5x2,5mm²/4mm² o. 6mm²) bis 10m in Kabelkanal oder Installationsrohr zwischen Wallbox und Zählerschrank (inkl. bis zu zwei Mauerdurchbrüchen mit einer Wandstärke bis 0,4 m)
• Kabelmaterial wird nach Aufwand abgerechnet
• Wallbox und Zählerschrank inbetriebsetzungsfertig machen,
• Erstprüfung und Dokumentation nach DIN VDE 0100-600,
• Erstellung aller notwendigen Unterlagen für Inbetriebnahme und Anlagenbetrieb,
• Ersteinweisung des Auftraggebers,
• Aufmaß erstellen sowie alle notwendigen An- und Abfahrten bis 50 km im Umkreis vom/zum nächsten enviaM-Standort*.

Zur Durchführung des Anmeldungs- oder Genehmigungsverfahrens beim zuständigen Verteilnetzbetreiber wird vom Auftraggeber ein Grundriss des Grundstückes, unter Angabe des geplanten Installationsortes der Ladestation, enviaM bereitgestellt (idealerweise im Maßstab 1:500).

Vollmachten:

Vom Auftraggeber wird enviaM die Vollmacht (Vollmachtnehmer) erteilt, alle notwendigen Maßnahmen zu planen und die vertraglichen Voraussetzungen für die Installation einer Ladestation für ein Elektroauto zu schaffen. Der Vollmachtnehmer ist zu einer weiteren Abtretung des Anspruchs auf Datenbereitstellung an einen Dritten (Verteilung von Untervollmachten) berechtigt. Hiermit wird enviaM um ein Angebot oder Bestätigung eines Vertragsverhältnisses gebeten und/oder mit einer Erstprüfung, Anmeldung beim zuständigen Netzbetreiber, Installation, Inbetriebsetzung bzw. einer Abnahme zur Inbetriebsetzung beauftragt. Ein Realisierungsanspruch aus dieser Vollmacht erwächst nicht.

Liefer- und Haftungsgrenze:

Die Liefer- und Haftungsgrenze der Leistungserbringung ist die elektrische Verbindung im netzseitigen Anschlussraum des bestehenden Hausstrom-Zählerschrankes oder im plombierbaren Kleinverteiler zur Auftrennung in Haus- und Autostromkreis.

Eventuelle Tiefbauarbeiten zur Verbindung von Hauptverteilung und Wallbox werden bauseits vorausgesetzt und sind nicht Bestandteil dieser Beauftragung.

Falls der örtliche Netzbetreiber Ihren Hausanschluss erweitern muss, können Ihnen weitere Kosten entstehen. Sollten Sie die Erweiterung/Änderung Ihres Hausanschlusses ablehnen, ist enviaM nicht zur Leistungserbringung verpflichtet.

Gemäß DIN VDE 0100-443: 2016-10 ist bei allen elektrischen Neuanlagen und bei Änderungen von Bestandsanlagen, der Einsatz von Überspannungsschutzeinrichtungen verpflichtend (z. B. bei Wohngebäuden ohne äußeres Blitzschutzsystem).

Mögliche Mehraufwandspositionen:

Über die normgerechte Ausführung der beauftragten Leistung und mögliche Mehraufwandspositionen informiert Sie enviaM vor der Leistungserbringung und holt Ihr Einverständnis in Textform ein. Sollten Sie eine alternative Planung zur Leistungserbringung anfordern oder die erforderlichen Mehraufwands-positionen ablehnen und damit den Abbruch der Installationsarbeiten herbeiführen, wird Ihnen eine Aufwands-Pauschale in Höhe von 169,00 € in Rechnung gestellt. Ihnen ist der Nachweis gestattet, dass ein Schaden überhaupt nicht oder wesentlich niedriger als die Pauschale entstanden ist. Für Kunden, die keine Verbraucher i. S. d. § 13 BGB sind, gilt die gesetzliche Regelung nach § 288 Abs. 5 BGB.

Die Mehraufwandspositionen werden nach Aufmaß zu nachstehenden Einheitspreisen abgerechnet:

 * enviaM-Standorte: Chemnitz, Markkleeberg, Halle/Saale, Cottbus, Freiberg, Mittweida, Grimma, Kolkwitz, Falkenberg, Kabelsketal, Köthen
